摘要：近年來，農村配電臺區總保護器的安裝率、投運率、運行合格率逐步上升，農戶家用漏電保護器的安裝率、投運率也得到了廣泛的普及。通過狠抓剩余電流動作保護器的管理，取得了成效，通過保護器普遍的投運安裝，農電觸電傷亡事故大大減少，農村供電可靠性明顯提高，農電設備健康狀況明顯好轉，農村低壓線損下降顯著。
關鍵詞：農村；漏電保護器；觸電
0：概述
   在低壓配電系統中，直接接觸電擊防護采用額定動作電流不超過30mA、無延時動作的剩余電流動作保護器，作為直接接觸電擊保護的補充保護措施，以便在直接接觸電擊的基本防護措施失效時，作后備保護。這種補充防護在特殊情況下是有效防護措施，因此在GB13955-2005《剩余電流保護裝置安裝和運行》中明確規定，在直接接觸點擊防護中要安裝剩余電流保護裝置。
1：采用剩余電流動作保護器保安全
剩余電流保護裝置在低壓系統中，電氣設備絕緣故障的接地短路，造成間接電擊的電流值一般是很小的，不足以使系統的過電流保護裝置自動切斷電源。而剩余電流動作保護器是靠故障時形成的剩余電流動作的，其動作值與負荷電流無關，且只為毫安級。在規定條件下，當剩余電流動作保護器的動作電流值達到或超過給定的電流值時，能自動切斷電源，通常用于故障情況下自動切斷電源的防護。因此，剩余電流動作保護器可作為直接接觸電擊保護、間接接觸電擊保護，接地故障保護、電氣火災保護。
2.在農電安全管理中的應用
1） 保障人民生命財產安全，促進社會和諧。在農村用電水平不高，農民的安全用電意識還沒有得到加強，安全常識還沒有普及的情況下，剩余電流動作保護器成為保障人民生命財產安全的重要技術手段，推廣使用剩余電流動作保護器，也是縣級供電企業加強農電安全管理，確保人民生命財產安全的有效措施。因此，加強剩余電流動作保護器的管理，確保其正確動作和可靠運行，尤顯重要。
2） 促進降損增效，有利于供電企業效益的提高。保護器的可靠運行，對降損增效，發揮了重要作用。通過時間比較，有些低壓線損高的臺區，就是保護器跳閘頻繁，或者是保護器不能正常運行的臺區，由于線路漏電電流較大，造成電量損失，給供電企業的降損增效工作增加了一定難度。
3） 促進安全隱患的消除，提高設備健康水平。要使保護器可靠運行，消除設備隱患是關鍵。一是消滅無保護死角，使全局所有農村居民用戶，達到總保護器的保護范圍，無縫覆蓋，其次是減少停電面，在部分用戶多、用電量大的臺區，安裝二級保護裝置，提高供電可靠性和保護器的投運率，及時發現和處理安全隱患；二是不斷提高保護器的運行可靠性，將所有的變壓器中性點接地線與變壓器外殼接地共用的線的分開，保障保護器的穩定運行；三是加強配電區整治，提高設備的健康水平。
4） 有利于供電所專業化管理和建設。通過安裝漏電保護器后，縮小故障點，便于有針對性地排查，一般故障農戶大多都能處理，臺區管理員也從繁瑣的工作中解脫出來，有利于供電所專業化管理，使臺區管理員把更多的精力放在營銷管理、服務上來。
3. 產品概述
常見的相與相間發生短路可以產生很大電流，可采用開關保護，而發生人體觸電、線路老化而導致的電流泄露產生的火災以及設備的接地故障都是由于漏電流所造成，漏電流一般都在30mA-3A，這些值很小，傳統開關無法進行保護，所以要采用剩余電流動作保護裝置。
剩余電流繼電器是由剩余電流互感器來檢測剩余電流，并在規定條件下，當剩余電流達到或超過給定值時，使電器的一個或多個電氣輸出電路中的觸點產生開閉動作的開關電器。
下面介紹三種常見的漏電情況。

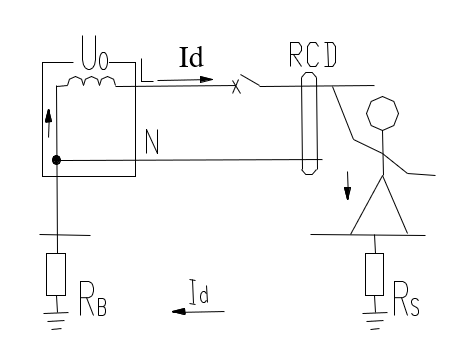

1、防直接接觸電擊要采用I△n≤30mA的高靈敏度的RCD。

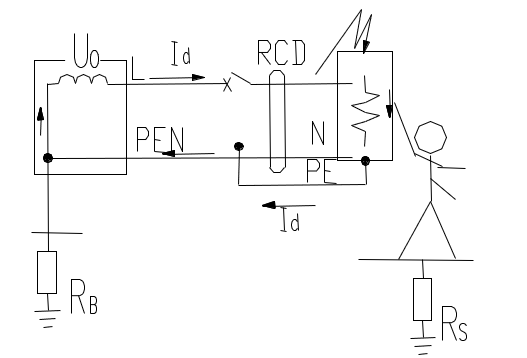

        2、防間接接觸電擊可采用I△n大于30mA的中靈敏度的RCD。

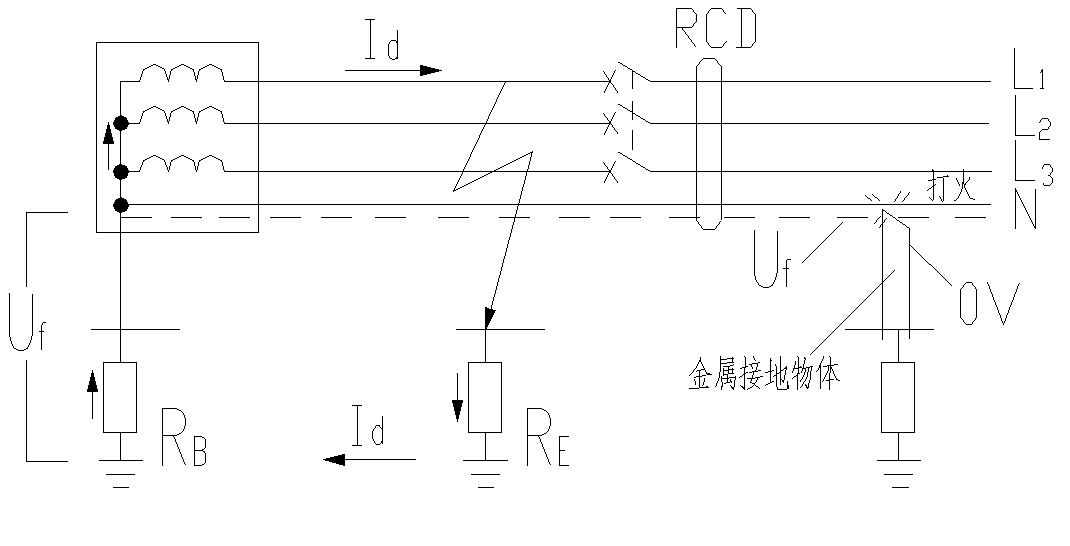

3、防火RCD需采用4極或2極RCD。

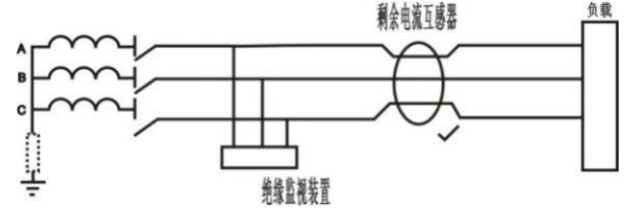

對于IT系統，按規定采用剩余電流繼電器。為防止系統絕緣降低和作為二次故障后備保護，依據接線型式，采用類似 TT 或 TN 系統的保護措施。首先應采用絕緣監視裝置，預測一次故障。

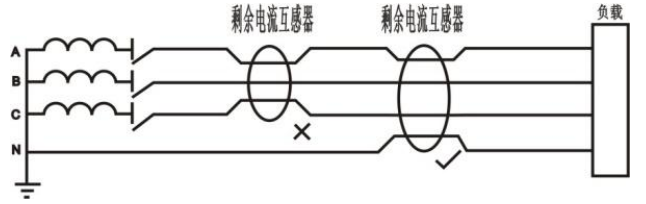

對于TT系統，推薦采用剩余電流繼電器。因為當發生單相接地故障時，故障電流很小，且較難估計，達不到開關的動作電流，外殼上將出現危險電壓。此時N線要穿過剩余電流互感器。

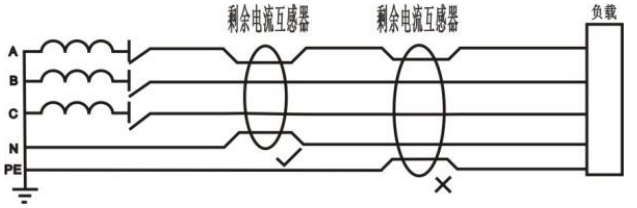

   對于TN-S系統，可采用剩余電流繼電器。更快速靈敏切斷故障，以提高安全可靠性，此時 PE 線不得穿過互感器，N 線要穿互感器，且不得重復接地。

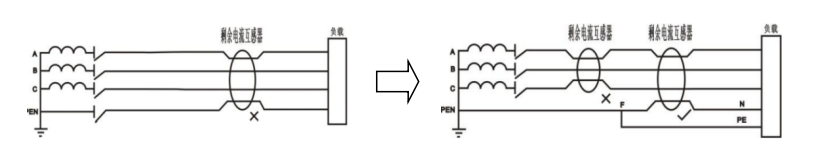

對于TN-C系統，不能采用剩余電流繼電器。因為 PE 線和 N 線合一，若 PEN 線不重復接地，當外殼帶電，互感器進出電流相等，ASJ拒動；若PEN線重復接地，部分單相電流將流入重復接地，達一定值后，ASJ 誤動。 需將TN-C系統改造成TN-C-S系統，同TN-S系統，再將剩余電流互感器接入TN-S系統中。

4.產品簡介
安科瑞電氣ASJ系列剩余電流繼電器能夠滿足上述幾種漏電情況的防護，與遙控跳閘開關聯用，及時切斷電源，防止間接接觸、限制漏電電流。也可以直接作為信號繼電器，監控電力設備。特別適用于學校、商廈、工廠車間、集貿市場、工礦企業、國家消防單位、智能大廈與小區，地鐵、石油化工、電信及國防等部門用電的安全保護。

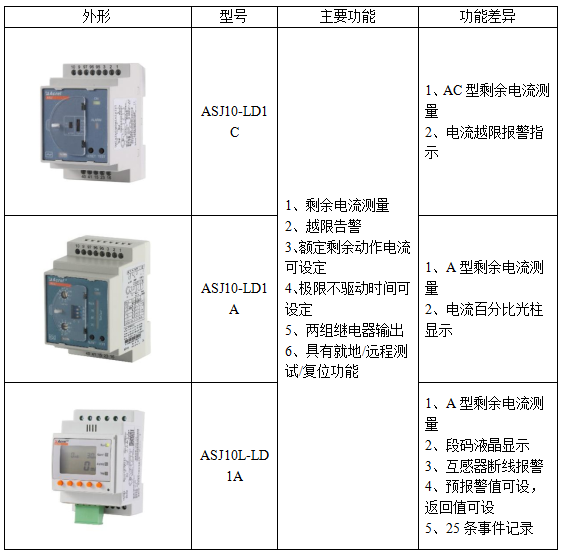

ASJ系列產品主要有兩種安裝方式，ASJ10系列為導軌安裝，外形和功能如下表所示：

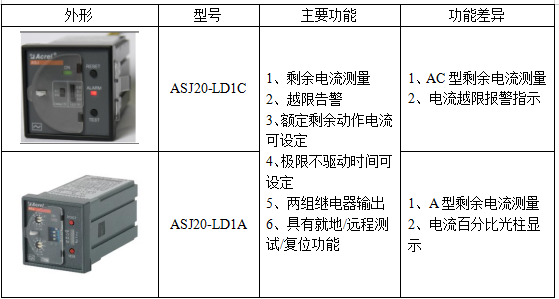

        ASJ20系列為面板安裝，外形和功能如下表所示：

其中AC型和A型剩余電流繼電器的區別是：AC型剩余電流繼電器是對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號。A型剩余電流繼電器是對突然施加的或緩慢上升的剩余正弦交流電流和剩余脈動直流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號和脈沖直流信號。

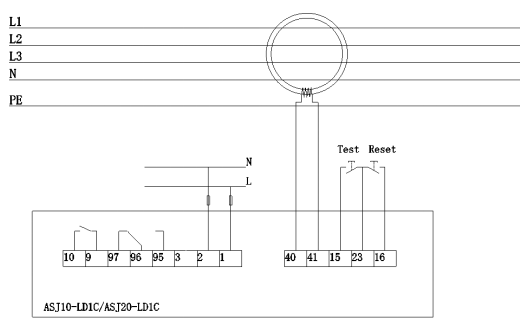

儀表具體的接線端子和典型接線如下所示：

5.結語
漏電保護器的使用能夠有效地避免居民觸電的現象發生，同時能夠提醒用戶及時采取必要的防護措施，同時采用分級保護，可以有效減小故障點，避免更大的損失。ASJ系列剩余電流繼電器產品能夠監測線路中的漏電流，當漏電流達到或者超過設定值時，內部繼電器動作，發出告警，并能與斷路器開關聯動，快速切斷線路，保證線路安全。
參考文獻
[1]張杰, 王劍鳴. 以剩余電流動作保護器為平臺實現臺區智能化管理[C]// 中國電機工程學會. 中國電機工程學會, 2016.
[2]企業微電網設計與應用手冊.2020.6
[3]胡凱. 建筑電氣工程施工中的漏電保護技術分析[J]. 門窗, 2017(2).
[4]王勇. 剩余電流動作保護器在農村電網中的應用[J]. 農村電工, 2005, 11(11):21-21. [5]康曉文. 剩余電流動作保護器在農電安全管理中的應用[J]. 大眾用電, 2010(06):42-42.
